泰克2606B 高密度 SourceMeter? SMU 儀器

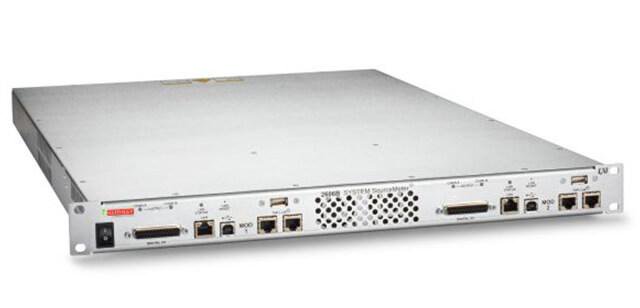

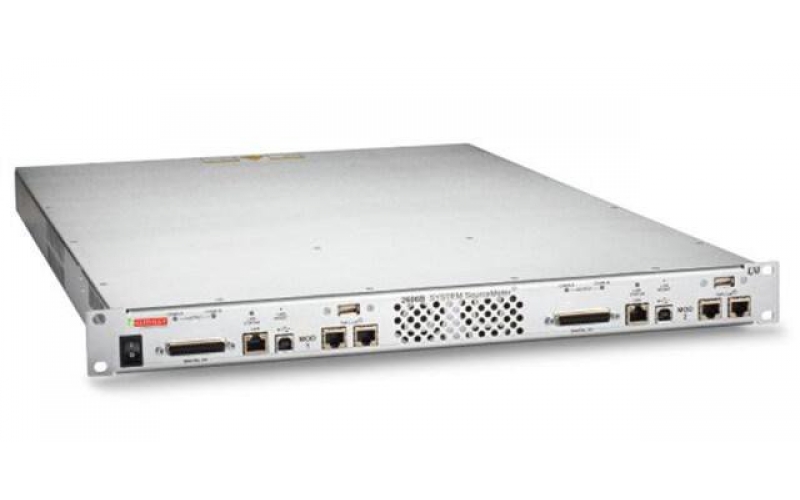

2606B 高密度系統 SourceMeter (SMU) 儀器在 1U 高的機箱中提供四條 20 瓦 SMU 通道。由于制造商需要優化占地空間并減少測試時間和成本，2606B 將密度提高 3 倍、提高吞吐量并盡量減少增加測試設備機架的需求。此 SMU 為測試激光二極管、LED、2 和 3 端子半導體等生產的理想解決方案。
2606B 系統源表源測量單元(SMU) 儀器在一個外形1U 高的機箱中集成了四個20W SMU 通道。2606B 基于 吉時利第三代SMU 技術，在一臺緊密集成的儀器中， 同時融合了精密電源、真實電流源、6 位半DMM、任 意波形發生器和脈沖發生器的功能。其提供了強大的 解決方案，明顯提升了測試效率，可以滿足苛刻的光 電器件自動檢定和生產測試需求，比如3D 傳感和光通 信中使用的VCSEL/ 激光二極管、消費品和汽車中使用 的LED 以及模擬IC、ASIC 和片上系統(SOC) 器件等 集成器件。在要求高SMU 通道數時，多臺2606B 儀 器可以相互堆疊，在儀器之間不需要散熱空間?；?網絡瀏覽器的內置軟件可以通過任何電腦，從世界上 任何地方與2606B 通信。對自動系統應用，2606B 的 測試腳本處理器(TSP?) 技術從儀器內部運行整個測試 程序，實現業內最好的吞吐量。在大型多通道應用中， 吉時利的TSP-Link? 技術與TSP 技術相結合，實現了 高速SMU-per-pin 并行測試。在使用于新應用時， 每臺2606B SMU 的代碼都能兼容行業領先的Keithley 2602B 系統源表SMU 儀器。
主要特點:
在一個 1U全機架機箱中實現 4 通道 SMU 儀器
可堆疊，儀器之間沒有 1U間隔要求
緊密集成的電壓/電流源和測量?jī)x器，6位半分辨率，提供同類最佳的性能
20 V @ 1 A 和 6 V @ 3 A 功率包絡，20 W
0.015% DCV基本準確度
高達 28個開路漏極數字 I/O 口
測試結果與 2602B系統源表 SMU 儀器一致
TSP 技術把整個測試程序嵌入儀器內部，實現了同類最佳的系統級吞吐量
TSP-Link擴展技術，實現多通道并行測試，無需主機

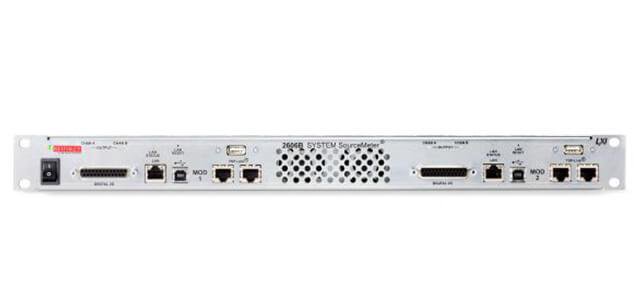

前面板LAN (LXI-C)、USB 2.0 TMC488協議和數字I/O 接口
基于網絡瀏覽器的內置軟件，通過任何瀏覽器，從世界上任何地方任何電腦實現遠程控制
對需要最高程度的自動化和吞吐量的測試應用，2606B 的TSP 技術提供了業界最好的性能。TSP 技術遠遠 超越傳統測試命令序列，它把整個測試程序全面嵌入 SMU 儀器中，然后從SMU 儀器內部執行整個測試程序。 這幾乎消除了總線與PC 控制器之間耗時的通信，從而 明顯改善了整個測試時間。
TSP 技術從2606B 非易失性?xún)?nèi)存中執行整個測試程序。
TSP-Link 是一種通道擴展總線，可以讓多臺Series 2606B 實現互連，或與支持TSP 的其他吉時利儀器連接起來，作為 一個緊密同步的多通道系統操作。2606B 的TSP-Link 技術 與其TSP 技術一起運行，支持高速SMU-per-pin 并行測試。 與其他高速解決方案（如大型ATE 系統）不同，2606B 實現 了并行測試性能，而沒有主機的成本或負擔?；赥SP-Link 的系統還實現了杰出的靈活性，在測試要求變化時可以快速 簡便地重新配置系統。
TSP-Link 系統中的所有通道均同步到500 ns 以下。
采用TSP 和TSP-Link 技術執行SMU-per-pin 并行或多管 腳器件測試，改善測試吞吐量，降低測試成本。
典型應用
對各種器件進行I-V 功能測試和表征，包括：
光電器件
- 垂直腔表面發射激光器(VCSELs)，激光二極管( 用于3D 傳感系統上)
- 高亮度(HBLEDs)， 發光二極管(LEDs)
- 顯示器
集成器件，小規模集成 (SSI) 和大規模集成(LSI)
- 模擬ICs
- 射頻集成電路(RFICs)
- 特定應用集成電路(ASICs)
- 片上系統(SOC) 器件
分立器件和無源器件
-兩端口傳感器，磁盤頭，金屬氧化 壓敏電阻 (MOVs)，二極管，齊納二 極管，傳感器，電容器，熱阻器
- 三端口小信號雙極晶體管 (BJTs)， 場效晶體管 (FETs) 等等
簡單的ICs光器件，驅動器，開關， 傳感器，轉換器，穩壓器

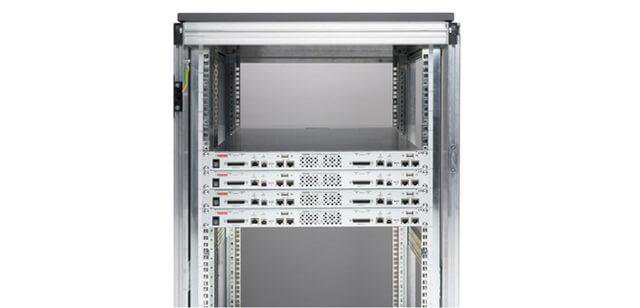

2606B SMU 儀器可以簡便地安放和堆疊在機架系統中，軌道 最小深度僅27 英寸(0.686 米)。
在Series 2600B 儀器經過驗證的架構基礎上，2606B 的 SMU 儀器設計通過多種方式加強了測試速度。例如，2606B 采用已獲專利的系列量程拓?fù)洌峁└?、更平滑的范圍?化和輸出，其穩定速度要更快。
2606B SMU 儀器設計支持兩種運行模式，可以用于各種負載。 在正常模式下，SMU 儀器提供了高帶寬性能，實現最大吞吐 量。在高電容(high-C) 模式下，SMU 儀器采用較慢的帶寬， 提供強健的性能及更高的容性負載。
本文包含著2606B 系統源表儀器的技術數據和補充信息。技術數據是2606B 儀器的檢測標準。在出廠時，2606B 儀器均滿足 這些技術數據。補充數據和典型值是沒有保障的值，應用溫度為23℃，只作為實用信息使用。技術數據適用于各個模塊。
源和測量準確度針對2606B 端子的條件如下：
1. 23℃ ±5℃ ,<70% 相對濕度
2. 在預熱兩個小時之后
3. 正常速度(1 NPLC)
4. 啟動模數轉換自動清零
5. 遠端四線操作或正確清零后的兩線操作
6. 校準周期：一年
| 電壓 | 電流 | |
| 最大輸出功率和源限制1, 2 | 最大20.2 W 20.2 V @ 1.0 A, -20.2 V @ -1.0 A 6.06 V @ 3.0 A, -6.06 V @ -3.0 A | 最大20.2 W 1.01 A @ 20 V, -1.01 A @ -20 V 3.03 A @ 6 V, -3.03 A @ -6 V |
| 源 | 測量 | ||||
| 范圍 | 編程分辨率 | 準確度 ±(% 讀數 + 伏特 ) | 典型噪聲 ( 峰峰值 ) 0.1 Hz ~ 10 Hz | 顯示分辨率 | 準確度 ±(% 讀數 + 伏特 ) |
| 100 mV | 5μV | 0.02% + 250μV | 20 μV | 100 nV | 0.015% + 150μV |
| 1 V | 50μV | 0.02% + 400μV | 50μV | 1μV | 0.015% + 200μV |
| 6 V | 50μV | 0.02% + 1.8 mV | 100μV | 1μV | 0.015% + 1 mV |
| 20 V | 500μV | 0.02% + 12 mV | 500μV | 10μV | 0.015% + 8 mV |
注：
1. 如需各種負載和溫度條件的其他功率額定值下降信息，請參閱Series 2606B 參考手冊中的“功率范圍”。
2. 系統源表支持第二象限和第三象限操作，但主要目標是低功率或短瞬態行為。第二象限和第三象限操作可能會導致溫度過高錯誤。
3. 對0℃ ~ 18℃和28℃ ~ 50℃溫度，準確度劣化±(0.15 × 準確度指標)/℃。
4. HI 引線每下跌1V，源準確度指標加50 μV。
| 源 | 測量 | ||||
| 范圍 | 編程分辨率 | 準確度 ±(% 讀數 + 安培 ) | 典型噪聲 ( 峰峰值 ) 0.1 Hz ~ 10 Hz | 顯示分辨率 | 準確度 5 ±(% 讀數 + 安培 ) |
| 100 nA | 2 pA | 0.06% + 100 pA | 5 pA | 100 fA | 0.05% + 100 pA |
| 1μA | 20 pA | 0.03% + 800 pA | 25 pA | 1 pA | 0.025% + 500 pA |
| 10μA | 200 pA | 0.03% + 5 nA | 60 pA | 10 pA | 0.025% + 1.5 nA |
| 100μA | 2 nA | 0.03% + 60 nA | 3 nA | 100 pA | 0.02% + 25 nA |
| 1 mA | 20 nA | 0.03% + 300 nA | 6 nA | 1 nA | 0.02% + 200 nA |
| 10 mA | 200 nA | 0.03% + 6mA | 250 nA | 10 nA | 0.02% + 2.5mA |
| 100 mA | 2mA | 0.03% + 30mA | 600 nA | 100 nA | 0.02% + 20mA |
| 1 A | 20mA | 0.05% + 1.8 mA | 70 μA | 1mA | 0.03% + 1.5 mA |
| 3 A | 20mA | 0.06% + 4 mA | 150 μA | 1mA | 0.05% + 3.5 mA |
以下指標是補充特點，提供了與儀器功能和性能有關的進一步信息。這些特點指標沒有保障，描述了2606B 的典型性能。
噪聲
10 Hz ~ 20 MHz < 20 mV 峰峰值, < 3 mV RMS, 6 V 范圍
最小可編程脈寬 6, 7
100ms
注：I/V 輸出和負載一定時，穩定源的最小脈寬可能會長于100 ms。
| 源值 | 負載 | 源穩定時間 (% 的范圍 ) | 最小脈寬 |
| 6 V | 2W | 0.2% | 150μs |
| 3 A | 2W | 0.2% | 150μs |
注：
3. 對0℃ ~ 18℃和28℃ ~ 50℃溫度，準確度劣化±(0.15 × 準確度指標)/℃。
5. 通過提高誤差項，NPLC 設置<1 的準確度指標會下降。使用下表，為阻性負載增加讀取項的相應百分比。
| NPLC 穩定 | 200 mV 范圍 | 2 V-200 V 范圍 | 100 nA 范圍 | 1mA-100 mA 范圍 | 1 A-1.5 A 范圍 |
| 0.1 | 0.01% | 0.01% | 0.01% | 0.01% | 0.01% |
| 0.01 | 0.08% | 0.07% | 0.1% | 0.05% | 0.05% |
| 0.001 | 0.8% | 0.6% | 1% | 0.5% | 1.1% |
6. 從脈沖開始到結束的時間，參見下圖。
7. 源穩定設置成SETTLE_SMOOTH_100NA。
脈寬編程分辨率
1μs
脈寬編程準確度
±5μs
脈寬抖動
2μs
瞬態響應時間
對負載10% ~ 90% 步長變化，輸出恢復到0.1% 以?xún)?nèi)為<70ms。
過沖
電壓: <±0.1% 的范圍 + 10 mV。步長 = 10% ~ 90% 的范圍，阻性負載，最大電流極 限/ 一致性。
電流: <±0.1% 的范圍。步長 = 10% ~ 90% 的范圍，阻性負載。參見電流源輸出穩定時 間，了解其他測試條件。
量程變化過沖
電壓:<300 mV + 0.1% 的更大范圍。100 kW 負載過沖，20 MHz 帶寬。
電流7:<300 mV/R 負載+ 5% 的較大范圍
保護偏置電壓
<4 mV, 電流<10 mA
遠端四線工作范圍8
HI 和SENSE HI 之間的最大電壓= 3 V
LO 和SENSE LO 之間的最大電壓 = 3 V
最大輸出電壓
20 V 范圍: 最大輸出電壓 = 22 V - ( 經過源引線的總電壓下跌)。最大1W 源引線。
6 V 范圍: 最大輸出電壓 = 8 V - ( 經過源引線的總電壓下跌)。最大1W 源引線。
溫度過高保護
內部傳感溫度過載時，會把儀器置于待機模式。
極限/ 一致性
雙極極限( 一致性) 使用一個值設置。
電壓: 最小值是10 mV；準確度與電壓源相同。
電流: 最小值是10 nA；準確度與電流源相同。
電壓源輸出穩定時間
在固定范圍上處理源電平命令后達到最終值0.1% 內要求的時間。
| 電壓范圍 | 穩定時間 |
| 100mV | < 50μs |
| 1 V | < 50μs |
| 10 V | < 110μs |
| 20 V 9 | < 150μs |
電壓源輸出穩定時間
在固定范圍上處理源電平命令后達到最終值0.1% 內要求的時間。
| 電流范圍 | 穩定時間 |
| 3 A | < 80μs ( 電流 < 2.5 A, R 負載 > 2W) |
| 1 A ~10mA | < 80μs (R 負載 > 6W) |
| 1μA | < 100μs |
| 100 μA | < 150μs |
| 10 μA | < 500μs |
| 1 μA | < 2ms |
| 100 nA | < 20ms |
注：
7. 源穩定設置成SETTLE_SMOOTH_100NA
8. 每伏特HI 引線下跌在源準確度指標中增加50μV。
9. 在1 A 范圍上測量時增加150μs。
電流測量穩定時間?10
在固定量程上到達設置值 0.1% 內的時間。下面的值適用于 Vout = 1 V。
| 電流范圍 | 穩定時間 |
| 1 mA | < 100μs |
輸入阻抗
> 10 GΩ
最大負載阻抗
正常模式 10 nF。高電容模式 50 μF。
共模電壓
250 VDC
共模隔離度
>1 Gμ, < 4500 pF
傳感高輸入阻抗
>10 Gμ
最大傳感引線電阻
對額定準確度為 1 kμ
這量程
源范圍的 101%。測量范圍的 102%。
最大掃描操作速率 ( 每秒操作次數 )，60 Hz (50 Hz)
| 模數轉換器速 度 (NPLC) | 觸發 | 測量到內存 ( 使用用戶腳本) | 測量到 USB ( 使用用戶腳本) | 源測量到內存 ( 使用用戶腳本) | 源測量到 USB ( 使用用戶腳本) | 源測量到內存 ( 使用掃描API) | 源測量到 USB ( 使用掃描API) |
| 0.001 | 內部 | 20000 (20000) | 9800 (9800) | 7000 (7000) | 6200 (6200) | 12000 (12000) | 5900 (5900) |
| 0.001 | 數字 I/O | 8100 (8100) | 7100 (7100) | 5500 (5500) | 5100 (5100) | 11200 (11200) | 5700 (5700) |
| 0.01 | 內部 | 4900 (4000) | 3900 (3400) | 3400 (3000) | 3200 (2900) | 4200 (3700) | 4000 (3500) |
| 0.01 | 數字 I/O | 3500 (3100) | 3400 (3000) | 3000 (2700) | 2900 (2600) | 4150 (3650) | 3800 (3400) |
| 0.1 | 內部 | 580 (480) | 560 (470) | 550 (465) | 550 (460) | 560 (470) | 545 (460) |
| 0.1 | 數字 I/O | 550 (460) | 550 (460) | 540 (450) | 540 (450) | 560 (470) | 545 (460) |
| 1.0 | 內部 | 59 (49) | 59 (49) | 59 (49) | 59 (49) | 59 (49) | 59 (49) |
| 1.0 | 數字 I/O | 59 (49) | 59 (49) | 59 (49) | 59 (49) | 59 (49) | 59 (49) |
注： 10. 一致性測試等于 100 mA。
11. 使用下述設備執行測試：電腦硬件— Intel? CoreTM i7, 2.90 GHz, 8 GB RAM；軟件 — Microsoft? Windows? 10 Enterprise 64 位 , Microsoft? Visual Studio? 2010, VISATM 第 5.8 版。
12. 不包括<1 mA 的電流測量范圍。
最大單次測量速率 ( 每秒操作次數 )，60 Hz (50 Hz)
| 模數轉換器速度 (NPLC) | 觸發 | 測量到 USB | 源測量到 USB | 源測量通過 / 失敗到 USB |
| 0.001 | 內部 | 1900 (1800) | 1400 (1400) | 1400 (1400) |
| 0.01 | 內部 | 1450 (1400) | 1200 (1200) | 1100 (1100) |
| 0.1 | 內部 | 450 (390) | 425 (370) | 425 (375) |
| 1.0 | 內部 | 58 (48) | 57 (48) | 57 (48) |
最大測量范圍變化速率
>7000 次 / 秒，>10μA。在變到或從范圍≥ 1 A 變化時，最大速率是 >2200 次 / 秒
最大源范圍變化速率
>400 次 / 秒，>10μA。在變到或從范圍≥ 1 A 變化時，最大速率是 >190 次 / 秒。
最大源功能變化速率
>>1000 次 / 秒
命令處理時間
<1 ms。在收到 smua.source.levelv 或 smua.source.leveli com 命令后，輸出開始變化要求的最大時間。
觸發輸入到觸發輸出 0.5μs
觸發輸入到源變化13?10μs
觸發定時器準確度 ±2μs
LXI 觸發后源變化 280μs
多節點同步源變化13?< 0.5μs
單節點同步源變化13?< 0.5μs
注： 13. 固定源范圍，極性無變化。
可以從任何主機接口訪問嵌入式測試腳本處理器 (TSP?) 腳本引擎： 對單條儀器控制命令作出響應對高速測試腳本作出響應，包括遠程命令和測試腳本語言 (TSL) 語句 ( 如分支、循環和數學 ) 能夠執行內存中存儲的高速測試腳本，而不需主機干預
16 MB ( 約 250,000 行 TSP 代碼 )
用來構建、運行和管理 TSP 腳本的集成開發環境，包括一個儀器控制臺，用來與支持 TSP 的任何儀器交互通信。如需了解要求，請參閱 Test Script Builder 文檔資料，具體參見：tek.com/keithley。
使用 Microsoft? Visual Basic?, Visual C/C++?, Visual C#?, LabVIEWTM, CEC TestPointTM數據采集軟件包 , NI LabWindowsTM/CVI 等進行讀 / 寫。
非易失性?xún)?nèi)存使用為測量數據預留的專用存儲區域。讀取緩沖器是由測量單元組成的陣列。每個單元可以存儲以下項目：
測量
源設置 ( 在獲取測量數據時 )
測量狀態
范圍信息
時間標記
可以使用前面板 STORE 密鑰填充讀取緩沖器，使用 RECALL 密鑰或主機接口進行檢索。
緩沖器容量，有時間標記和源設置時 >60,000 個樣點
緩沖器容量，沒有時間標記和源設置時 >140,000 個樣點
TSP-Link 擴展接口允許支持 TSP 的儀器觸發及相互通信。參見下表。
2606B 有四個 TSP-Link 連接器 ( 每個模塊上兩個 )，可以更簡便地順序連接多臺儀器。 源測量?jī)x器一旦通過 TSP-Link 擴展接口互連，那么電腦可以通過任何系統源表的主機接口訪問每臺源測量?jī)x器的所有資源。 最多可以互連 32 個 TSP-Link 節點。每個源測量模塊使用一個 TSP-Link 節點。
定時器: 自由運行 47 位計數器，帶有 1 MHz 時鐘輸入。每次在儀器開機時都會復位。如果儀器沒有開機，定時器會每四年一次自動復位為零 (0)。
時間標記: 在每次觸發測量時會自動保存 TIMER 值。
分辨率: 1μs
時間標記準確度: ±100 ppm
以太網 RJ-45 連接器 , LXI 第 1.4 版 Core 2011, 10/100BaseT, Auto-MDIX
LXI 標準
LXI 第 1.4 版 Core 2011
擴展接口
TSP-Link? 擴展接口允許支持 TSP 的儀器觸發及相互通信。
電纜類型：超五類或以上的局域網交叉電纜。
支持 TSP 的每臺儀器之間最遠 9.84 英尺 (3 米 )。
USB 控制
USB 2.0 設備 : USB-TMC488 協議
USB 文件系統
USB 2.0 主控 : 海量存儲級設備
電源
100 VAC ~ 240 VAC, 50 Hz 或 60 Hz ( 自動傳感 ), 425 VA 最大值
冷卻
強制通風；前面和側面進風，后面出風
保修:一年
EMC
滿足歐盟 EMC 指令
安全
NRTL 列入 UL61010-1 和 CSA C22.2 No 61010-1。滿足歐盟低壓指令。
環境
僅用于室內
高度 : 最高海拔 6562 英尺 (2000 米 )。
工作時：0℃ ~ 50℃。35℃以下時 70% 相對濕度，35℃ ~ 50℃時相對濕度每° C 下降 3%。
貯存：-25℃ ~ 65℃
外觀尺寸
機架安裝：1.7 英寸高 × 19 英寸寬 × 26.8 英寸深 (44 mm × 483 mm × 680 mm)
重量
13.6 公斤 (30 磅 )
數字 I/O 接口
連接器 : 25 針孔式 D 型連接件
輸入 / 輸出針 : 14 個開路漏極 I/O 位
絕對最大輸入電壓 : 5.25 V
絕對最小輸入電壓 : -0.25 V
最大邏輯低輸入電壓 : 0.7 V, +850μA 最大值
最小邏輯高輸入電壓 : 2.1 V, +570μA
最大源電流 ( 流出數字 I/O 位 ): +960μA
最大邏輯低電壓 (0.7 V) 時的最大吸收電流 : -5.0 mA
絕對最大吸收電流 ( 流入數字 I/O 針 ): -11 mA
5 V 電源針 : 限于 250 mA, 固態熔絲保護
輸出啟用 : 使用 10 k? 電阻器在內部把活動高輸入牽引到接地；在激活輸出啟用輸入功能時，每條源表通道不會打開，除非輸出啟用針驅動到 >2.1 V ( 標稱電流 = 2.1 V / 10 k? = 210μA)。
2606B: 4 通道系統源表 SMU 儀器
CA-180-16
局域網交叉電纜 , 0.41 米 (16 英寸 ) ( 帶有兩條 )
174710700
屏蔽五類交叉電纜 , 用于 TSP-Link 和直接以太網連接 , 1.5 m (5 英尺 )
CA-568
綠色和黃色接地電纜 , 3 m (120 英寸 )
2600-KIT
8 針定制電纜連接器 , 電纜盒 , 應力減緩裝置 ( 帶有 4 個 )
7709-308A
25 針 D-shell 連接器套件 ( 用于數字 I/O 端口 ) ( 帶有 2 個 )
4299-13
1U 固定機架安裝套件 ( 要求軌道深度最低 0.686m (27 英寸 ))
電源線
視不同國家而定
Test Script Builder 軟件
( 下載網址：www.tek.com)
LabVIEW 驅動程序
( 下載網址：www.tek.com)
用戶手冊
( 下載網址：www.tek.com)
2600-BAN
香蕉頭測試電纜 / 轉接頭電纜
2600-KIT
額外的螺絲接線片連接器 , 應力減緩裝置 , 保護罩
2600-FIX-TRIAX
Phoenix 到三同軸轉接頭 , 用于 2 線傳感
2600-TRIAX
Phoenix 到三同軸轉接頭 , 用于 4 線傳感
7078-TRX-*
3 插槽低噪聲三同軸電纜 , 0.3 m-6.1 m。用于 2600-TRIAX 轉接頭 * = 1, 3, 5, 10, 12, 20 ( 分別用于 0.3 m, 0.9 m, 1.5 m, 3.0 m, 3.5 m, 6.0 m)
7078-TRX-GND
3 插槽針式三同軸到 BNC 轉接頭 ( 去掉保護 )
7709-308A
數字 I/O 連接器 ( 視具體型號而定 )
8606
高性能模塊化探頭套件 , 用于 2600B-BAN
2600-TLINK
數字 I/O 到 TLINK 轉接頭電纜 , 1 m
CA-126-1A
數字 I/O 和觸發電纜 , 1.5 m
174710700
屏蔽五類交叉電纜 , 用于 TSP-Link 和直接以太網連接 , 1.5 m (5 英尺 )
2606B-EW
把 1 年出廠保修延至 2 年
2606B-3Y-EW
把 1 年出廠保修延至 3 年
2606B-5Y-EW
把 1 年出廠保修延至 5 年
C/2606B-3Y-STD
三年內校準三次
C/2606B-5Y-STD
五年內校準五次
C/2606B-3Y-DATA
三年內校準三次，包括調節前和調節后的校準數據C/2606B-5Y-DATA 五年內校準五次，包括調節前和調節后的校準數據C/2606B-3Y-17025 三年內進行三次 IS0-17025 認可的校準
C/2606B-5Y-17025
五年內進行五次 IS0-17025 認可的校準
保修摘要
本節概括介紹了 Series 2606B 保修。如需完整的保修信息，請參閱 Series 2606B 參考手冊。非吉時利制造的任何產品部分均不享受本保修，吉時利沒有義務為任何其他制造商提供保修。
硬件保修
吉時利儀器公司保證，吉時利制造的硬件部分一年內在材料或工藝上沒有缺陷，前提是這類缺陷不是因?yàn)槲锤鶕?jù)硬件說明使用吉時利硬件而引起的。此擔保不適用于客戶對吉時利硬件所作的任何修改，或在環境指標之外運行硬件。
軟件保修
吉時利保證，吉時利生產的軟件或固件部分在90 天內在所有材料方面均滿足公布的技術數據， 前提是該軟件根據軟件說明用于預計的產品上。吉時利不保證軟件操作不會中斷或沒有錯誤， 也不保證軟件足以滿足客戶的預計應用。此擔保不適用于客戶對該軟件所作的任何修改。

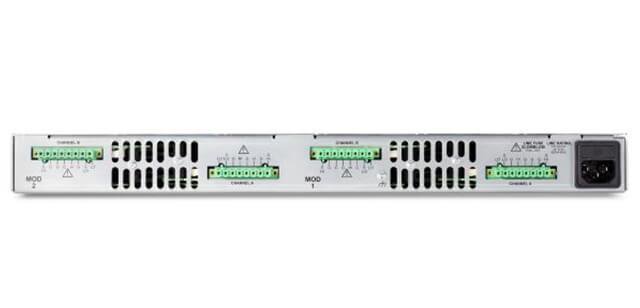

泰克2606B 高密度 SourceMeter? SMU 儀器
